Câbles de test à usage général

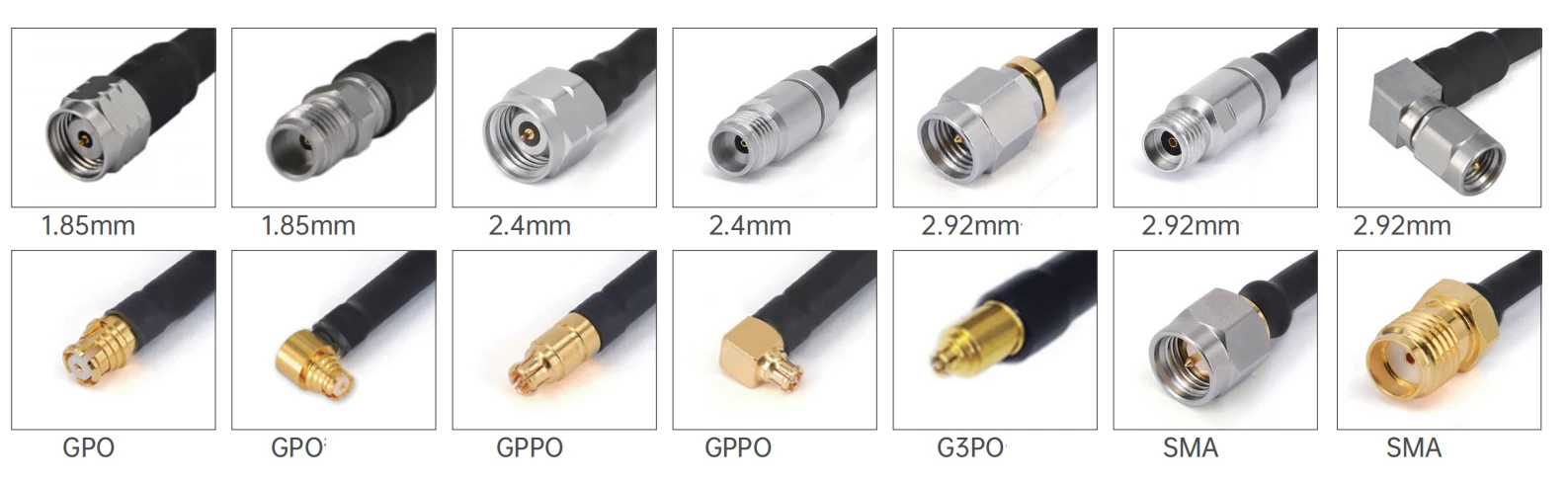

Les câbles de test à usage général sont des produits câblés largement utilisés dans des champs tels que les tests électroniques, avec plusieurs caractéristiques pour répondre aux diverses exigences d'utilisation . En termes de connecteurs, ce câble propose divers types de connecteurs, dont 1 . 85 mm, 2 . 4mm, 2.92mm, SMA, G3PO et GPPO. Tous les connecteurs ont une impédance de 50 ohms et une polarité standard.
Description
Câbles de test à usage général
Les câbles de test à usage général sont des produits de câble largement utilisés dans des champs tels que les tests électroniques, avec plusieurs caractéristiques pour répondre aux diverses exigences d'utilisation . En termes de connecteurs, ce câble propose divers types de connecteurs, dont 1 . 85 mm, 2 . 4mm, 2 . 92 mm, SMA, G3PO, et GPPO. Tous les connecteurs ont une impédance de 50 ohms et une polarité standard. De plus, les connecteurs ont plusieurs méthodes d'installation, y compris les types d'angle droits et droits, qui peuvent être adaptés de manière flexible à différentes interfaces de périphérique.
Introduction du produit
En termes de sélection des matériaux, le contact central, le contact externe et le corps principal sont faits de matériaux tels que le laiton plaqué avec de l'or, du cuivre beryllium plaqué avec de l'or ou de l'acier inoxydable passivé, qui a une bonne conductivité électrique et une résistance à la corrosion . Le diélectrique est composé de PEI ou de matériaux PTFE pour assurer la performance du transmission signal {{1} - en acier vêtu, la couche d'isolation est un PTFE solide, la couche de blindage est composée de ruban de cuivre et de fil de cuivre plaqué en argent, et la gaine est faite de matériau FEP ..
Application de produit
Pendant la recherche, le développement, la production et les tests de stations de base de communication, de téléphones mobiles, de matériel de communication par satellite, etc. ., des câbles de test généraux - sont nécessaires pour connecter divers instruments de test aux appareils de communication pour assurer une transmission stable du signal, afin de tester avec précision divers indicateurs de performance de l'équipe Le type de câble est utilisé pour connecter les générateurs de signaux, les analyseurs de spectre et d'autres équipements pour tester précisément les performances de fréquence radio des stations de base, garantissant que les stations de base peuvent fournir des services de communication stables et efficaces .
Notes importantes
1. Pour les ensembles de câbles de longueur personnalisés, veuillez ne pas oublier de laisser vos informations de longueur sur la page de paiement;
2. Tous les ensembles de câbles peuvent être fournis avec des paires ou des groupes à correspondance de phase; Si vous avez besoin que les câbles soient appariés en phase, veuillez nous envoyer un e-mail: sales@flexirf.com
Données de spécification du produit
|
Configuration |
|
|
Connecteur 1 Type |
1,85 mm / 2,4 mm / 2,92 mm / sma / g3po / gppo / n |
|
Connecteur 1 Impédance |
50 ohms |
|
Connecteur 1 Polarité |
Standard |
|
Connecteur 2 Type |
1,85 mm / 2,4 mm / 2,92 mm / sma / g3po / gppo / n |
|
Connecteur 2 Impédance |
50 ohms |
|
Connecteur 2 Polarité |
Standard |
|
Méthode de montage du connecteur |
Aucun |
|
Style de corps du connecteur |
Angle droit et droit |
|
Informations sur le matériel |
|
|
Contact central |
En laiton plaqué, beryllium cuivre en or plaqué |
|
Contact extérieur |
En laiton plaqué, beryllium en cuivre plaqué, acier inoxydable passivé |
|
Corps |
En laiton plaqué, oryllium en or en cuivre, acier inoxydable passivé |
|
Diélectrique |
PEI / PTFE |
|
Données environnementales |
|
|
Plage de température |
-40 degré à +165 degré |
|
2011/65 / UE (ROHS) |
Conforme |
|
Spécifications du câble |
|
|
Chef d'orchestre |
Copperweld argenté |
|
Diélectrique |
Ptfe solide |
|
Deux blindages |
Bande de cuivre plaquée en argent |
|
Veste |
Fep |
|
Capacité (pf / m) |
95.1 |
|
Vitesse de propagation (%) |
70 |
|
L'efficacité du blindage |
<-100dB @ 1GHz |
|
Manipulation de puissance |
10watt @ 18 GHz au niveau de la mer, VSWR1.0 |
Type de produit
| Ensemble de câbles flexibles de la série GAF71 / RG405SS 405 | ||||
 |
Structure Diamètre du matériau (mm) |
|||
|
1 |
Chef d'orchestre intérieur |
Acier vêtu de cuivre argenté |
0.51±0.05 |
|
|
2 |
Isolant |
Ptfe solide |
1.63±0.05 |
|
|
3 |
Blindage intérieur |
Bande de cuivre plaquée en argent |
1.80±0.05 |
|
|
4 |
Blindage extérieur |
Tressage de fil de cuivre plaqué argenté |
2.18±0.05 |
|
|
5 |
veste |
Fep |
2.54±0.1 |
|
| Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer) | |||||||
|
Fréquence (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atténuation (db / m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Atténuation (db / pi) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Modèles communs et indicateurs techniques
|
|||||
|
Image |
Sku |
Connecteur 1 |
Connecteur 2 |
Freqency |
Perte de retour / VSWR |
 |

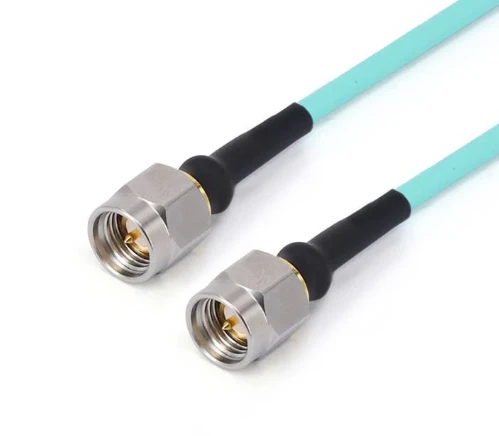

Frf 71- smmsmm-xxx |
Mâle SMA |
Mâle SMA |
Dc -26.5 ghz |
1.30 |
 |

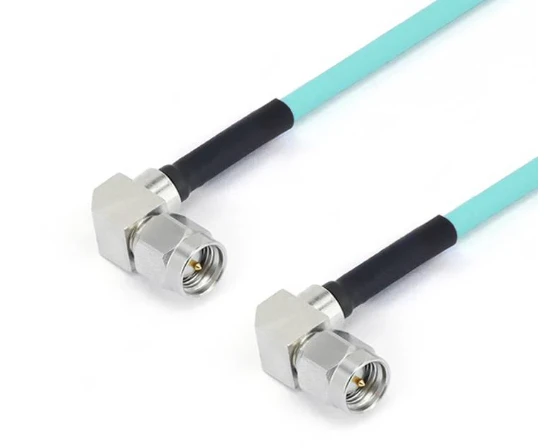

Frf 71- smwmsmwm-xxx -18 g |
SMA mâle avec un angle droit |
SMA mâle avec un angle droit |
Dc -18 ghz |
1.30 |
 |

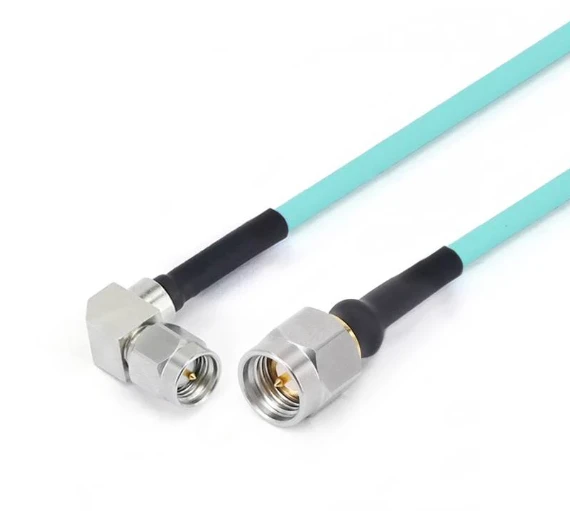

Frf 71- smmsmwm-xxx -18 g |
Mâle SMA |
SMA mâle avec un angle droit |
Dc -18 ghz |
1.30 |
 |
Frf 71- smmgpf-xxx |
Mâle SMA |
GPO (SMP) femme |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
Mâle SMA |
GPO (SMP) femelle avec un angle droit |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smfgpf-xxx |
Sma femelle |
GPO (SMP) femme |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA femelle avec bride à 4 trous |
GPO (SMP) femme |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smmgppf-xxx |
Mâle SMA |
Gppo (mini-SMP) femme |
Dc -26.5 ghz |
14 dB |
 |
Frf 71- smmgppwf-xxx |
Mâle SMA |
Femelle gppo avec un angle droit |
Dc -26.5 ghz |
14 dB |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA mâle avec un angle droit |
Gppo (mini-SMP) femme |
Dc -18 ghz |
15 dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA mâle avec un angle droit |
Femelle gppo avec un angle droit |
Dc -18 ghz |
15 dB |
 |
Frf 71- smfgppf-xxx |
Sma femelle |
Gppo (mini-SMP) femme |
Dc -26.5 ghz |
14 dB |
 |
Frf 71- smffgppf-xxx |
SMA femelle avec bride à 4 trous |
Gppo (mini-SMP) femme |
Dc -26.5 ghz |
14 dB |
 |
Frf 71-292 m292m-xxx |
Mâle de 2,92 mm |
Mâle de 2,92 mm |
Dc -40 ghz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
Mâle de 2,92 mm |
GPO (SMP) femme |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 mgpwf-xxx |
Mâle de 2,92 mm |
GPO (SMP) femelle avec un angle droit |
Dc -40 ghz |
12 dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm femelle |
GPO (SMP) femme |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm femelle avec bride à 4 trous |
GPO (SMP) femme |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 mgppf-xxx |
Mâle de 2,92 mm |
Gppo (mini-SMP) femme |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm femelle |
Gppo (mini-SMP) femme |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm femelle avec bride à 4 trous |
Gppo (mini-SMP) femme |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 mgppwf-xxx |
Mâle de 2,92 mm |
Femelle Gppo (mini-SMP) avec un angle droit |
Dc -40 ghz |
12 dB |
 |
Frf 71-292 mg3pf-xxx |
Mâle de 2,92 mm |
G3PO (SMPS) femme |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm femelle |
G3PO (SMPS) femme |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm femelle avec bride à 4 trous |
G3PO (SMPS) femme |
Dc -40 ghz |
14 dB |
 |
Frf 71-24 m24m-xxx |
Mâle de 2,4 mm |
Mâle de 2,4 mm |
Dc -50 ghz |
14 dB |
 |
Frf 71-24 fgpf-xxx |
Femelle de 2,4 mm |
GPO (SMP) femme |
Dc -40 ghz |
12 dB |
 |
Frf 71-24 ffgpf -100 |
Femelle de 2,4 mm avec bride à 4 trous |
GPO (SMP) femme |
Dc -40 ghz |
12 dB |
 |
Frf 71-24 mgpwf-xxx |
Mâle de 2,4 mm |
GPO (SMP) femelle avec un angle droit |
Dc -40 ghz |
10 dB |
 |
Frf 71-24 mgppf-xxx |
Mâle de 2,4 mm |
Gppo (mini-SMP) femme |
Dc -40 ghz |
12 dB |
 |
Frf 71-24 mgppwf-xxx |
Mâle de 2,4 mm |
Femelle Gppo (mini-SMP) avec un angle droit |
Dc -40 ghz |
10 dB |
 |
Frf 71-24 fgppf-xxx |
Femelle de 2,4 mm |
Gppo (mini-SMP) femme |
Dc -40 ghz |
12 dB |
 |
Frf 71-24 ffgppf-xxx |
Femelle de 2,4 mm avec bride à 4 trous |
Gppo (mini-SMP) femme |
Dc -40 ghz |
12 dB |
 |
Frf 71-185 mg3pf-xxx |
Mâle de 1,85 mm |
G3PO (SMPS) femme |
Dc - 67 ghz |
10 dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm femelle |
G3PO (SMPS) femme |
Dc - 67 ghz |
10 dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm avec bride à 4 trous |
G3PO (SMPS) femme |
Dc - 67 ghz |
10 dB |
|

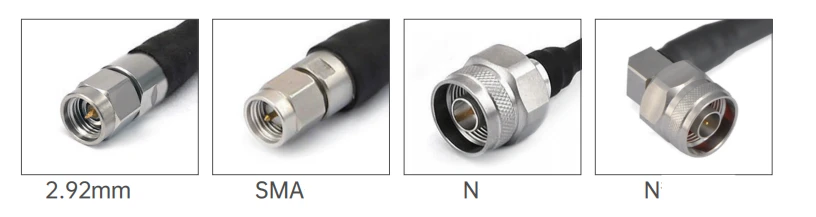

Ensemble de câbles flexibles GAF72 / RG402SSSS 402 |
||||||
|
Structure Diamètre du matériau (mm) |
||||||
 |
1 |
Chef d'orchestre intérieur |
Acier vêtu de cuivre argenté |
0.92±0.05 |
||
|
2 |
Isolant |
Ptfe solide |
2.97±0.05 |
|||
|
3 |
Blindage intérieur |
Bande de cuivre plaquée en argent |
3.25±0.05 |
|||
|
4 |
Blindage extérieur |
Tressage de fil de cuivre plaqué argenté |
3.58±0.1 |
|||
|
5 |
veste |
Fep |
4.12±0.13 |
|||
| Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer) | |||||||
|
Fréquence (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atténuation (db / m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Atténuation (db / pi) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Modèles communs et indicateurs techniques
|
|||||
|
Image |
Sku |
Connecteur 1 |
Connecteur 2 |
Freqency |
Perte de retour / VSWR |
|
|
Frf 72- smmsmm-xxx |
Mâle SMA |
Mâle SMA |
Dc -26.5 ghz |
1.30 |
|
|

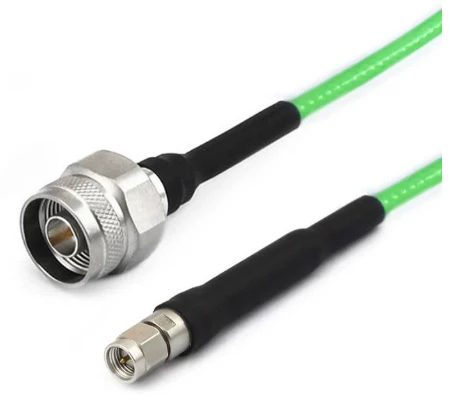

Frf 72- nmsmm-xxx |
N mâle |
Mâle SMA |
Dc -18 ghz |
1.25 |
|
|

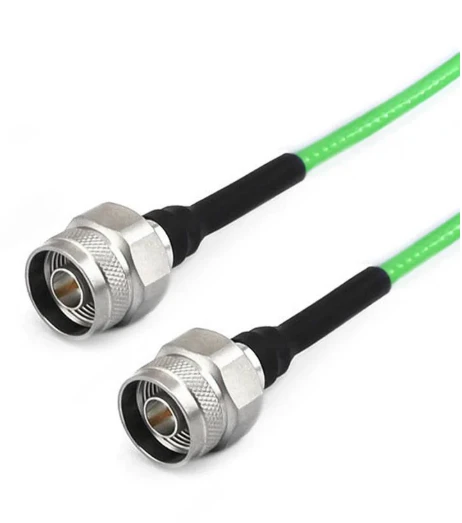

Frf 72- nmnm-xxx |
N mâle |
N mâle |
Dc -18 ghz |
1.25 |
